Art.-Nr.: 7062 2 LEDs grün, micro, mit angelöteten langen Drähten

Hightech Modellbahnen Achim Grob
Bild 1 vergrössern Bild 1 vergrössern
Hightech Modellbahnen Achim Grob
Bild 2 vergrössern Bild 2 vergrössern

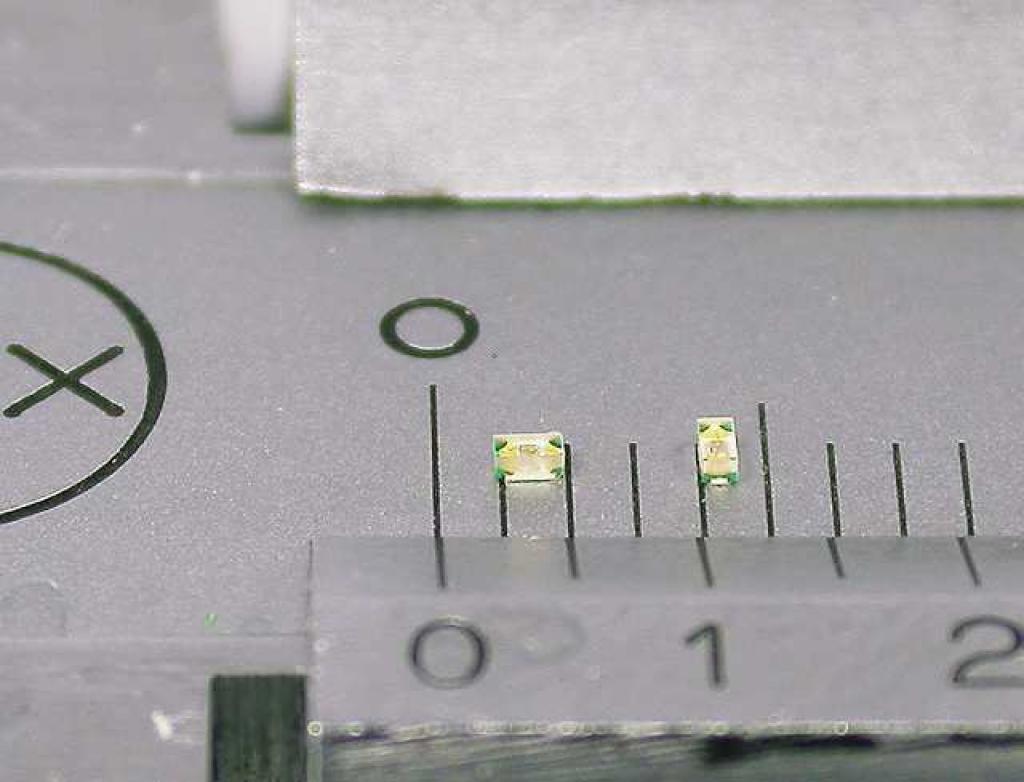

Das Set beinhaltet die derzeit kleinste lieferbare LED in grün. Die Leuchtfarbe ist ein kräftiges, klares Grün. Die Gehäusebezeichnung nennt sich 0402. Das bedeutet 1,0 x 0,5 x 0,5 mm Gehäuseabmessungen. An der Rückseite sind 2 Lötflächen mit 0,5 mm angebracht. Die LED ist sehr empfindlich gegen Löthitze, deshalb wurden 2 Kupferlackdrähte mit einem Durchmesser von 0,1 mm und einer Länge von ca. 30 cm angebracht. Das Ende der Drähte ist schon verzinnt und kann sofort eingelötet werden.

Das Set enthält immer 2 grüne LEDs, helligkeitsmäßig selektiert, die Drähte gehen an den gegenüberliegenden Seiten von der LED weg. Da der Leuchtchip nicht mittig sitzt, ist so gewährleistet, das bei einem vertikalen Anbau die Leuchtpunkte immer auf gleicher Höhe sitzen. Das Set dient zum Umrüsten von Leuchtendummies oder zur eigenen Zusammenstellung von LED-Anwendungen in Verbindung mit unserem Baustein LED-Konstantlicht mit der Nummer 7200 und alle Bausteine der Serie 720x.

Die LED leuchtet enorm stark und in einem kräftigen grünen Farbton. Es ist nicht mit anderen grünlich leuchtenden LEDs zu vergleichen und es ist das hochwertigste Bauteil, das nach unserem Dafürhalten derzeit auf dem Markt zu bekommen ist.

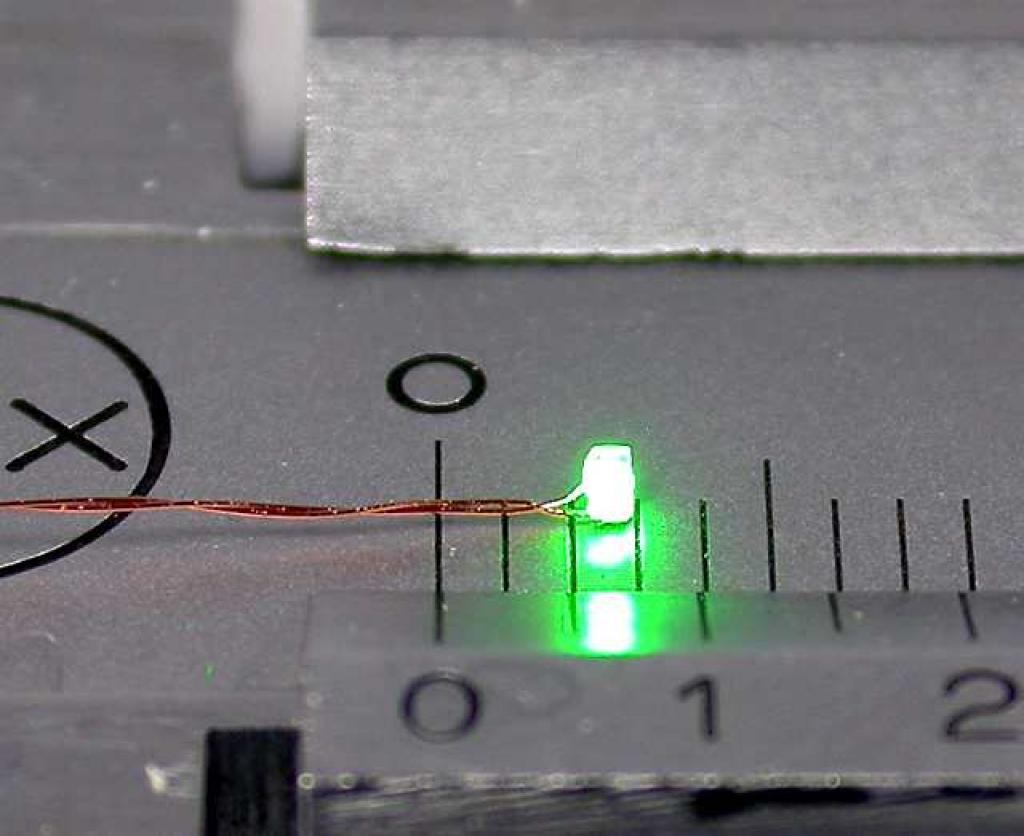

Auf dem Foto mit der leuchtenden LED ist für diese Aufnahme unsere Konstantstromquelle zur Speisung der LED in der niedrigsten Einstellung verwendet worden, das sind etwa 0,5 mA !!

Bitte lesen auch die Produktanleitung, die hier vorab heruntergeladen werden kann.

Die Daten der LED:

- Leuchtfarbe kräftig grün
- Spannung 2,3 Volt
- Strom unter 2 mA


Preis: 4.90 €


Anleitungen und Videos:
einbauanleitung_rote_gelbe_weisse_led.pdf 63 KB
